联合微电子中心（CUMEC）自主研发集成光电子芯片设计软件CODE（CUMEC Optical Design Engine）于日前发布，引起业界广泛关注，详细功能介绍如下。

一、概述

集成光电子芯片设计规模发展至今日，单片集成规模与芯片复杂度与日剧增，因而对仿真设计软件提出了更高的要求，主要集中在器件仿真效率与精度、大规模光电链路仿真准确度、版图设计自动化、完备的物理验证等需求。CUMEC公司布局集成光电子设计平台构建光电子芯片集成设计环境 – CUMEC Optical Design Engine （CODE），为设计师提供全流程芯片设计解决方案。

CODE Layout是CODE平台推出的首个单元模块工具，旨在为设计师提供更符合集成光电子使用习惯的物理设计工具。CODE Layout基于Python平台开发，提供脚本驱动的集成光电子芯片版图设计环境，能够基于内置的参数化器件框架和GDS图形模块完成自定义器件设计，具备强大的自动布线和波导自动化生成功能，提升设计人员在复杂形状光波导绘制时的效率。平台集成超过20种已验证参数化器件PCell，为用户提供更为灵活、可靠的芯片设计支持。后续版本还将集成物理验证引擎，帮助设计师提升设计有效性与准确性。

二、特色功能介绍

1.复杂光学结构版图生成

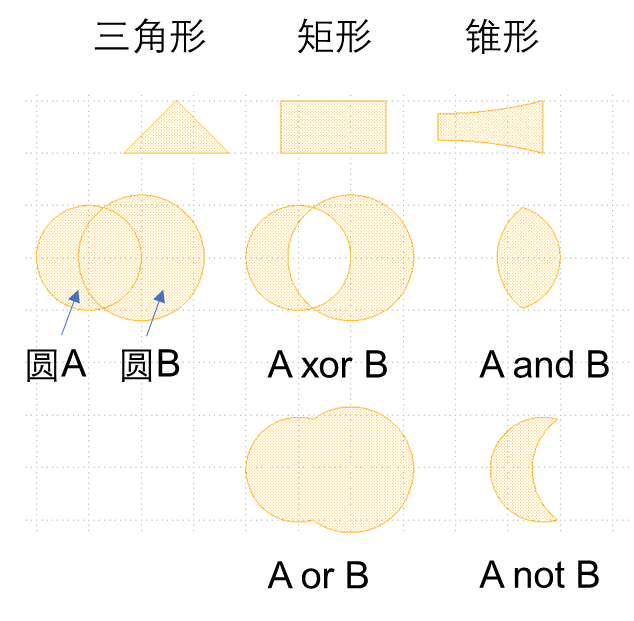

CODE Layout提供对标准GDSII图形的绘制与运算，包括Path、Box、Polygon、Text等，帮助设计师快速完成复杂光学结构的设计，生成标准格式GDSII文件。

2.PCell设计框架

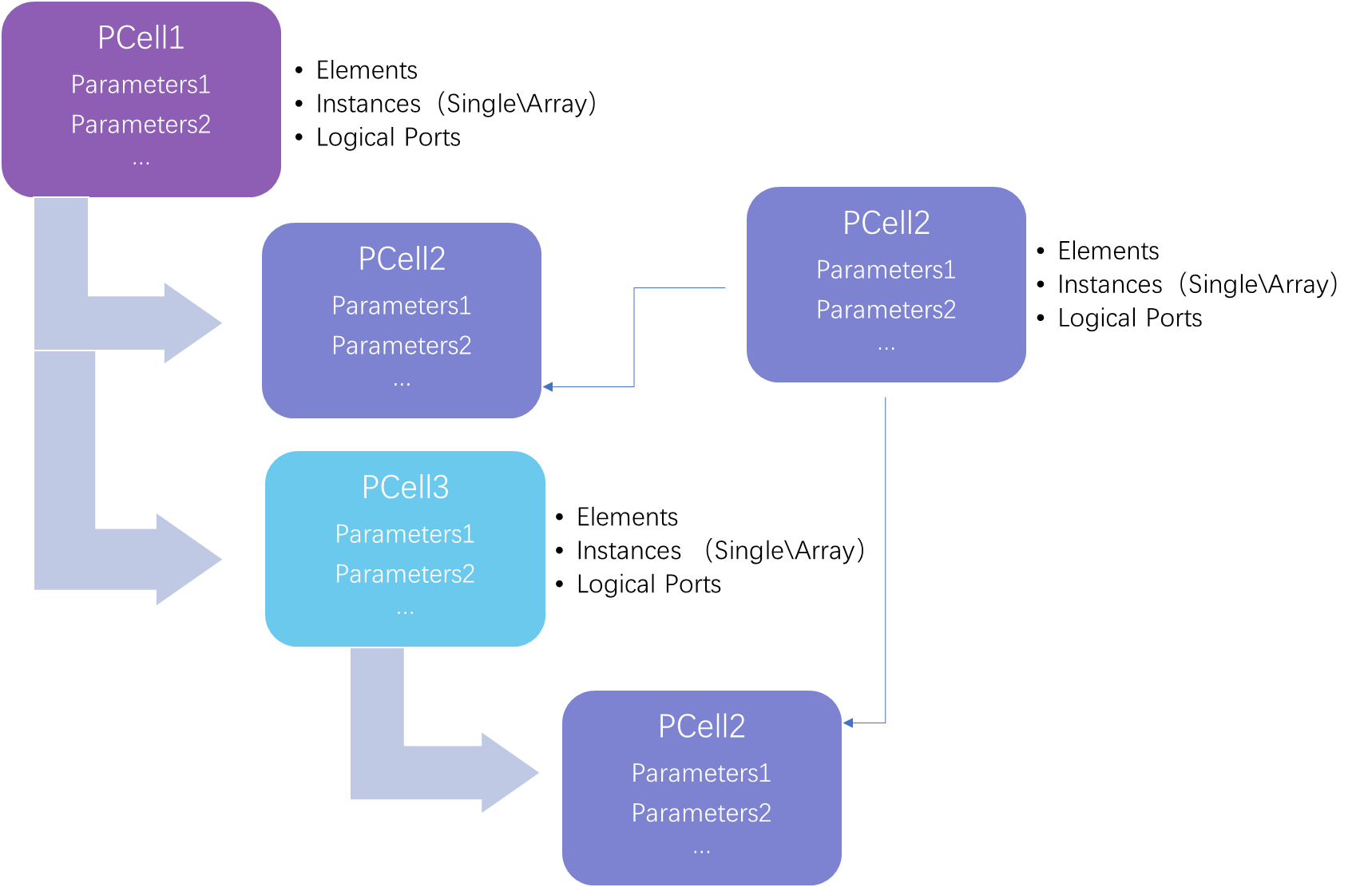

CODE Layout支持层次化设计。CODE Layout提供了PCell设计框架，由PCell参数、PCell图形和PCell逻辑端口构成，允许复杂功能器件分解设计，提升IP复用性。

3.可扩展参数化器件库

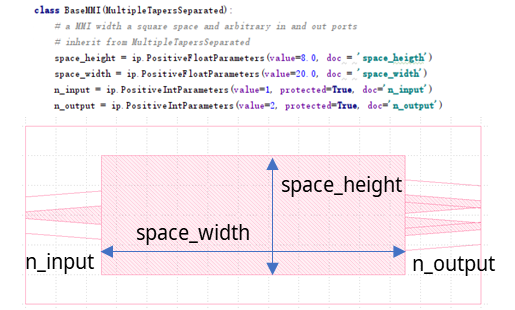

CODE Layout内建参数化器件库。集成了CUMEC PDK提供的超过20种常用有源、无源硅光参数化器件，以及经过工艺验证的Fixed器件，提高IP可靠性和复用性。器件库还支持用户灵活自由扩展，建造自定义器件库。

4.波导自动布线

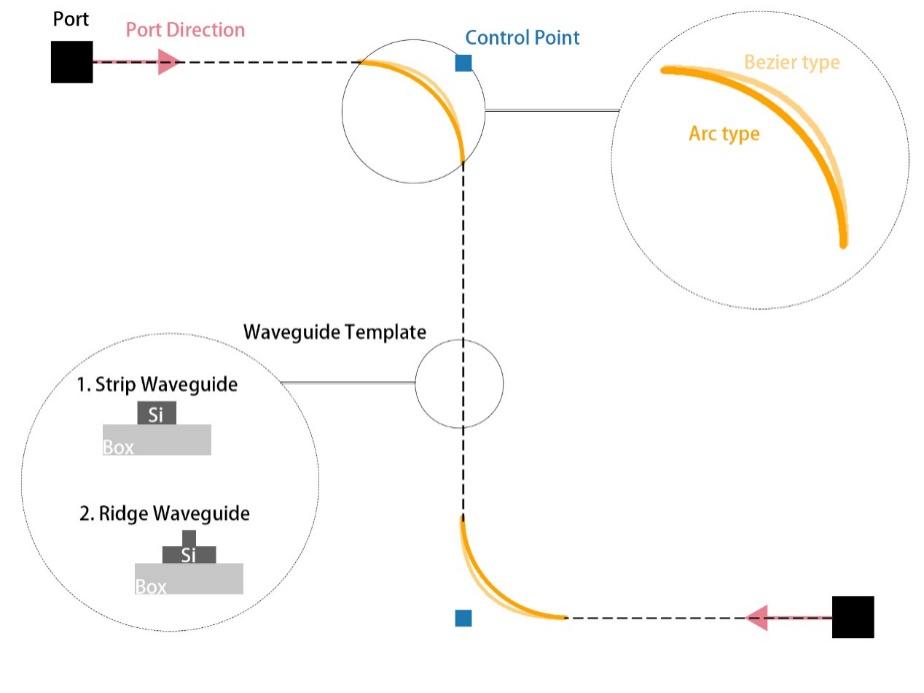

CODE Layout提供自动波导布线模块，帮助设计师完成指定端口之间的波导连接，转弯区域支持arc、Bezier等线型实现平滑过渡，波导模板支持strip、ridge等自定义类型。布线模块支持由算法自动生成的光波导版图，也允许设计师通过自由调整控制点、波导类型、转弯线型等几个简单的参数，快速、高效的生成设计所需要的光波导。

CODE Layout将集成物理验证引擎（TBD），支持DRC与LVS检查，提供一体化版图设计与验证。CODE Layout支持版图设计全流程。提供一系列贴合光电芯片设计师使用习惯的功能模块，支持单元器件设计、器件组合布局、连接关系布线、GDSII版图生成的全设计流程。

三、总结

CODE Layout 1.0的开发实现了CUMEC公司自主研发EPDA从0到1的跨越，是在硅光芯片设计软件自主可控的重大突破，同时也标志着CUMEC公司硅光芯片设计-制造-封装测试全流程服务平台的初步成型，具备以平台为牵引和统一标准为用户提供设计、制造、封测一站式服务的能力。
